1 應用范圍
本系列電涌保護器主要應用于電源系統瞬時過電壓的電涌保護。
該電涌保護器是專用于PCB板焊接式電涌保護器，模塊內部設有失效安全脫扣裝置，同時具有失效報警引腳（干接點結構），且產品具備劣化顯示窗口。

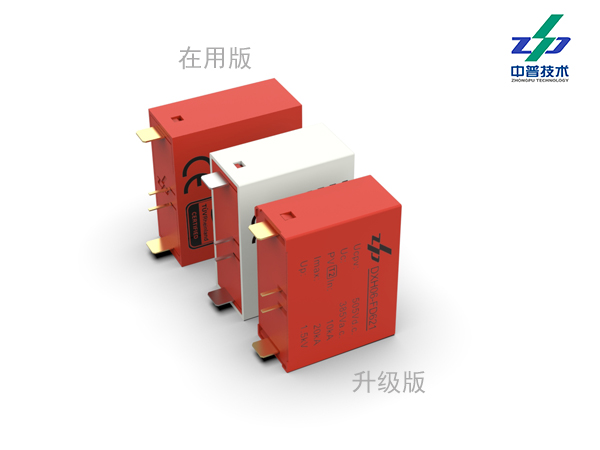

(注意：紅色款尺寸和白色款尺寸稍有不同，具體尺寸以實物為準)
2 技術參數
3 防護原理

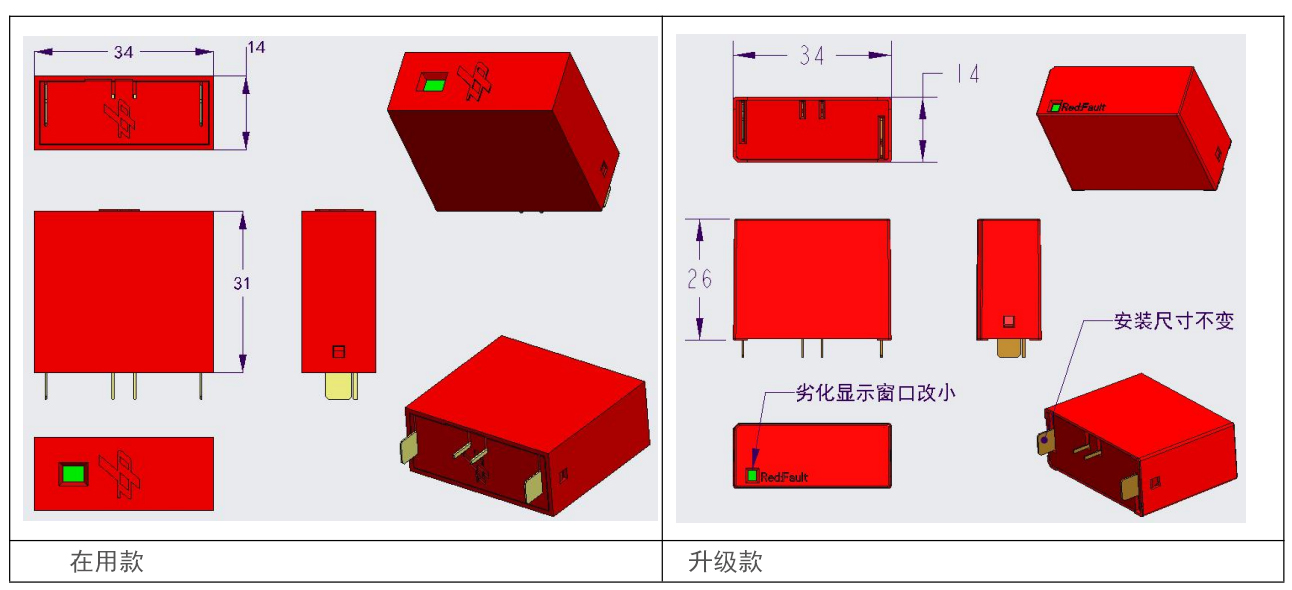

4 尺寸結構
5 安裝事項
該電涌保護器采用PCB焊接安裝，PCB板鉆孔如上圖（PCB鉆孔圖）所示：焊接：產品可使用手工焊接或使用波峰焊焊接：手工焊接時建議使用恒溫烙鐵，溫度設置400℃±5℃,焊接時間1~3秒，焊錫絲建議使用溫焊錫絲；推薦的波峰焊接曲線：預熱溫度1區：115±5℃
6 適用環境
；2區：155±5℃；峰值溫度265±5℃
；鏈速：1.15~1.25m/min;具體要根據線路板的不同進行調整。該電涌保護器內部安全脫扣采用了140℃低溫焊錫
，焊接請注意控制溫度
，防止出現脫扣失效；多片并聯使用時
，PCB防護線路銅皮寬度要滿足通流容量的要求
；電源線與告警線路爬電距離要滿足相關安規要求。
